12V-belysning:
lågvolt som du får dra själv

Kort sammanfattning

• 12V är klenspänning och räknas inte som farlig — därför får du koppla och gräva ner ett trädgårdssystem själv, till skillnad från 230 V.
• Transformatorn eller drivdonet sitter mellan nätet och lamporna och är systemets hjärta — och den vanligaste felkällan.
• Spänningsfall gör att lampan längst ut lyser svagare. Kortare kabel eller grövre area löser det.
• G4 och GU5.3 är de klassiska 12V-socklarna; båda finns i LED.
• I husvagn och båt kommer 12 V direkt från batteriet, och där gäller andra krav på kabel och säkring.

Därför är 12V så vanligt utomhus

I större anläggningar — hallar, verkstäder, lantbruk — används i stället nätspänning och helt andra armaturer. Se industribelysning.

Det här är den praktiska poängen som får folk att välja lågvolt: fast installation på 230 V utomhus är elinstallationsarbete och kräver behörig elektriker. Ett 12V-system gör det inte. Transformatorn kopplas in i ett befintligt utomhusuttag, och därifrån och ut är allt klenspänning som du får dra, skarva och gräva ner själv.

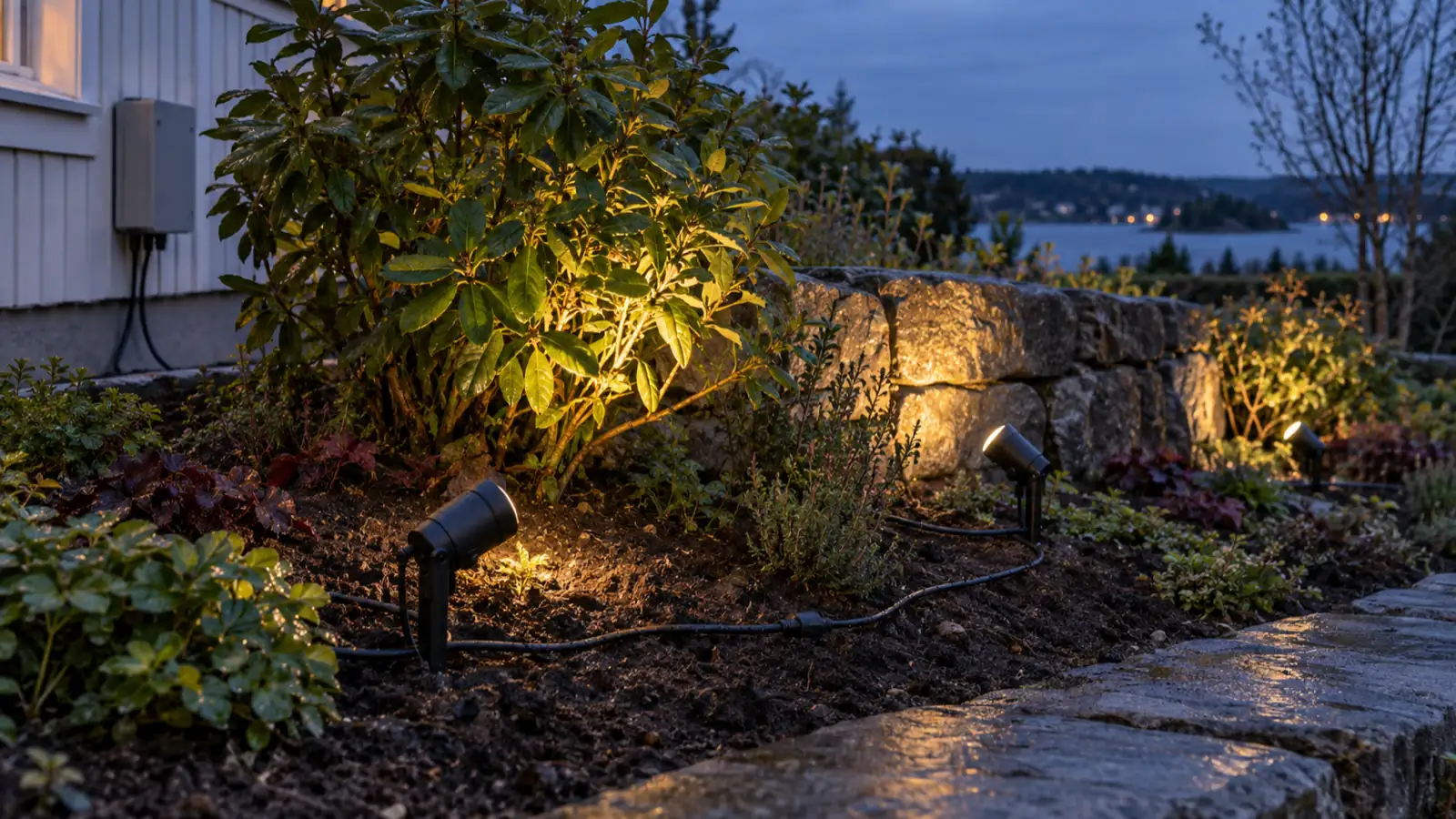

Ett typiskt trädgårdsbelysning 12V-system består av tre delar:

• Transformator inomhus eller i ett väderskyddat läge, med rätt IP-klass om den sitter ute.
• Huvudkabel som du drar dit ljuset ska vara — oftast nedgrävd några centimeter.
• Armaturer som klickas fast på kabeln med genomstickskontakt, så att du kan lägga till, flytta och ta bort utan att koppla om något.

Det är den sista punkten som gör systemet värt pengarna: du kan ändra trädgårdens belysning år efter år utan att ringa någon. Se belysning utomhus för var ljuset gör mest nytta, och IP-klass utomhus för vilken klass varje läge kräver.

Transformator, drivdon och den vanligaste fällan

En 12V-transformator sänker nätets 230 V till 12 V. Ett drivdon för LED gör något besläktat men inte identiskt: det ger LED-lamporna den konstanta ström de behöver.

Fällan: byter du halogen mot LED i ett gammalt 12V-system men behåller den gamla transformatorn, blinkar det ofta. Halogentransformatorer har en minsta last — de behöver en viss effekt för att arbeta stabilt — och tio LED-spottar drar tillsammans mindre än en enda halogenspott gjorde. Lösningen är ett drivdon avsett för LED, inte starkare lampor.

Ska ljuset dimras måste både ljuskälla och drivdon vara märkta dimbara. Se dimbar belysning.

Räkna effekten med marginal. Summera lampornas watt och välj en transformator med åtminstone 20 % överkapacitet — den håller längre och blir inte varm.

Spänningsfall: därför lyser den sista lampan svagast

Det här överraskar nästan alla som bygger sitt första trädgårdssystem. På 12 V är spänningsfallet i kabeln betydligt mer märkbart än på 230 V, eftersom samma förlust utgör en mycket större andel av totalen. Resultatet är att lampan längst ut på en lång slinga lyser synligt svagare än den första.

Tre sätt att komma runt det:

• Grövre kabelarea. Det billigaste och vanligaste botemedlet.
• Kortare vägar. Dra hellre två kortare grenar från transformatorn än en lång slinga.
• Placera transformatorn mitt i systemet i stället för i ena änden, så halveras det längsta avståndet.

Ett riktvärde: håller du dig under 20–25 meter per gren med rimlig area märks det sällan. Över det bör du räkna eller dela upp.

12V i husvagn, husbil och båt

Här kommer 12 V från batteriet i stället för från en transformator, och det ändrar förutsättningarna:

• LED är närmast obligatoriskt. Batteriet är begränsat, och en LED-lampa drar en bråkdel av vad en glödlampa gjorde — skillnaden avgör hur många kvällar du klarar utan landström.
• Sockeln är oftast G4, BA15s eller fast LED-modul. En G4 LED 12V är den vanligaste ersättningen i äldre husvagnstaklampor.
• Kontrollera att lampan tål DC. Vissa 12V-lampor är gjorda för växelström från en transformator och fungerar sämre eller flimrar på batteriets likström. Leta efter märkning 12V AC/DC.
• Säkring och kabelarea är viktigare än inomhus, eftersom strömstyrkan blir hög vid låg spänning.

För uthus, förråd och friggebodar utan indragen el är alternativet oftast solcellsbelysning eller batteridrivna lampor i stället för ett 12V-system.
